Вчера сколотил кондуктор для сборки ульевых рамок. Испытал. Понравилось. После первой партии рамок вошел во вкус. Продолжил бы и дальше собирать, да уже нет свободной площади, куда складывать рамки. Вот изготовлю новые корпуса – буду их заполнять.
Давно уж хотел смастерить, да все лень-матушка не складывалось. Гляну на примеры в интернете – некоторые слишком сложные, в других вот что-то не то, не мое…
В последний раз делал рамки на 145 мм, тут и подумал, что для их сборки можно пользоваться ну самым простейшим кондуктором.

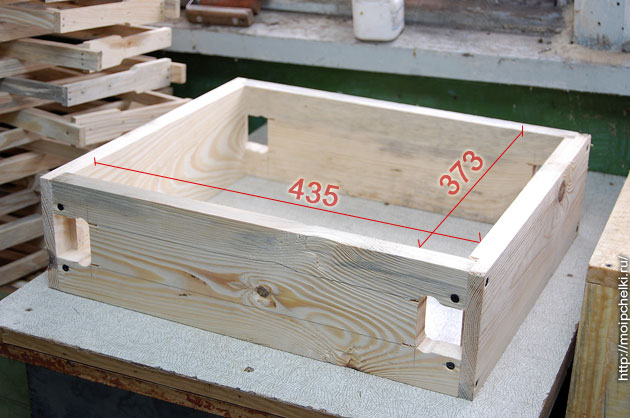

Коробка из четырех досок. Высота стенки – 130 мм. Внутренние размеры: длина – 435 мм, ширина, из расчета на 10 рамок – 373 мм (10 боковых планок по 37 мм плюс 3 мм на зазор, чтобы свободно входили).

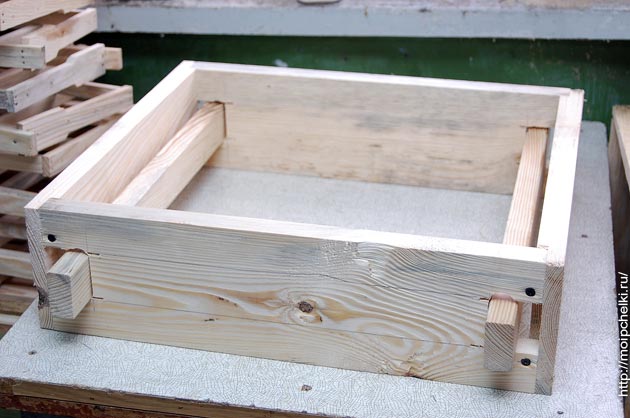

В боковых стенках – отверстия, куда вставляются бруски.

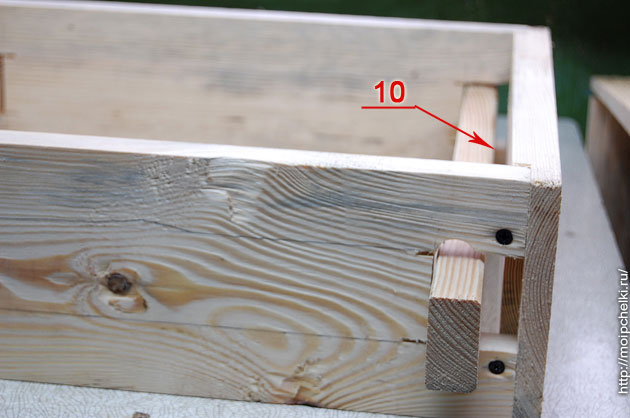

Размеры и отверстий и брусков не столь важны. Главное, чтобы между стенкой и бруском было расстояние, равное толщине боковой планки рамки. В моем случае – 10 мм.

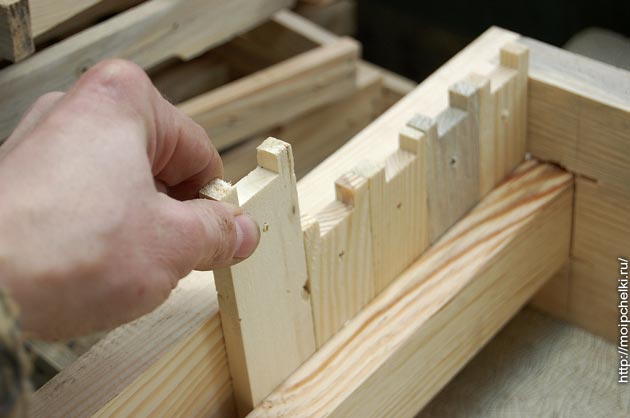

В эту щель вставляю заготовки боковых планок, по 10 штук с каждой стороны. Сделал, чтобы входили не слишком туго, но и не болтались.

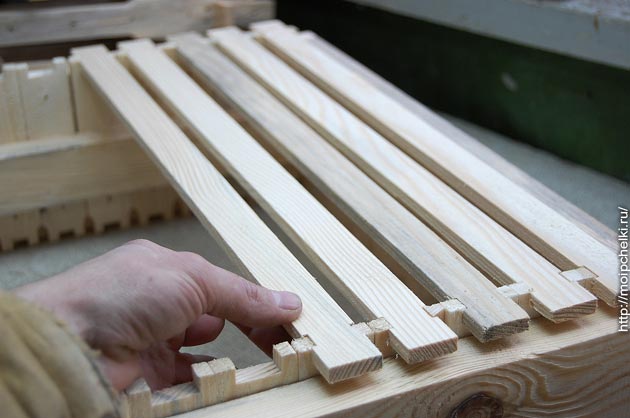

Сверху в проушины боковушек вкладываю верхние бруски.

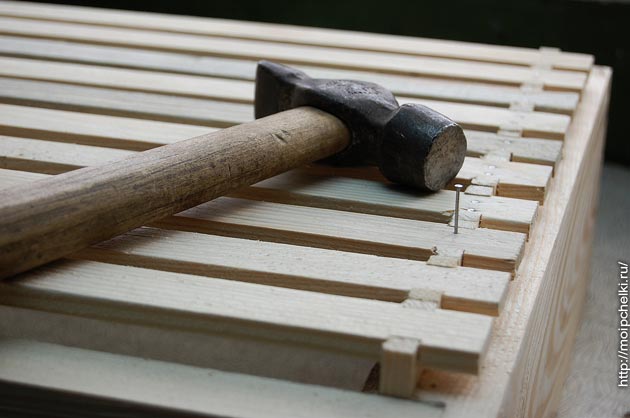

Благодаря фрезерованным пазам, детали сразу становятся на свои места. Остается забить гвозди. Вколачиваю с каждой стороны по два штуки 1,4 х 32 мм.

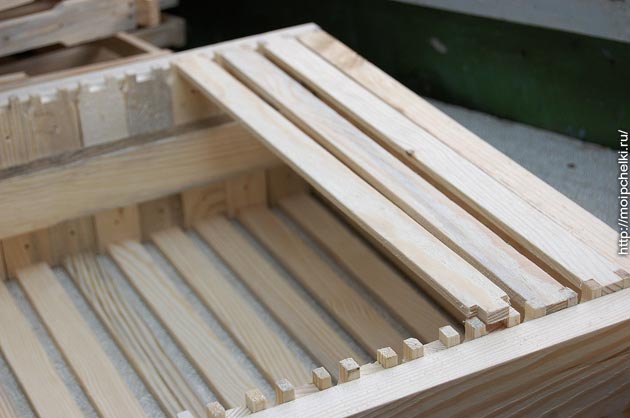

Дальше всю эту конструкцию переворачиваю вверх ногами и раскладываю нижние бруски. Тоже все красиво собирается. Забиваю по одному гвоздю.

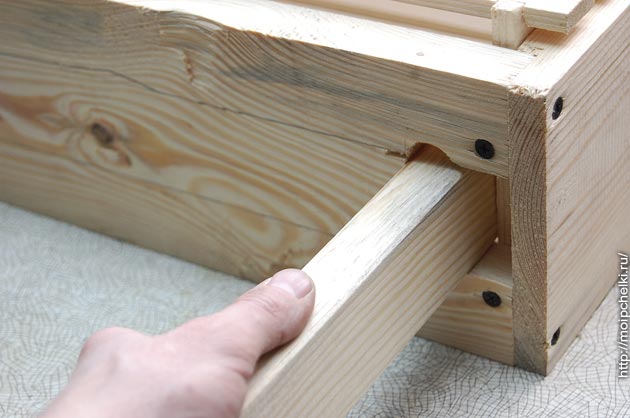

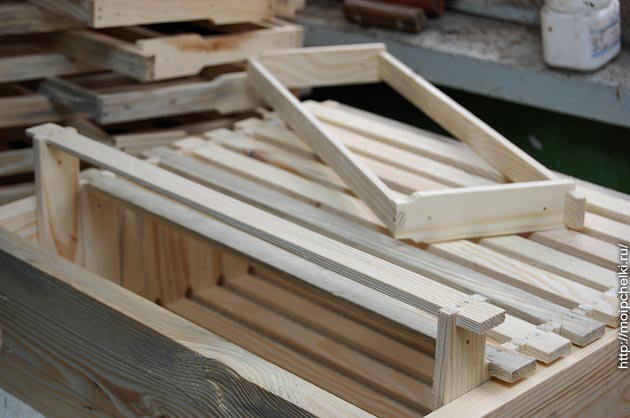

Вынимаю бруски и 10 рамок готовы.
Время специально не засекал. В тот момент как-то не сообразил. Но, если на спор, то, думаю, минут за 8 управился бы.
Вот и весь кондуктор для рамок. Сборка значительно упрощается, производительность повышается. Если верхние бруски рамочек не фрезеровать, можно к передней стенке коробки приспособит упор, фиксирующий верхний брусок в нужном положении.
