Спасибо всем, кто давал дельные советы! С помощью утилиты Photorec из программы TestDisk все удаленные снимки очень даже просто воскресли. Теперь могу показать, как я делал ульи Паливоды на 8 рамок.
В сравнении с прошлым разом процесс еще более упростил. Из инструмента достаточно иметь лишь циркулярную пилу, даже без фуганка. Михаил Паливода делал свои ульи из нестроганых заготовок. Доски могут отличаться по толщине, скажем, на миллиметр. Главное соблюсти внутренние размеры, и все части улья будут стыковаться.
Чертежи улья с историей про удаленные фотки есть в прошлой статье, сейчас просто покажу снимки.

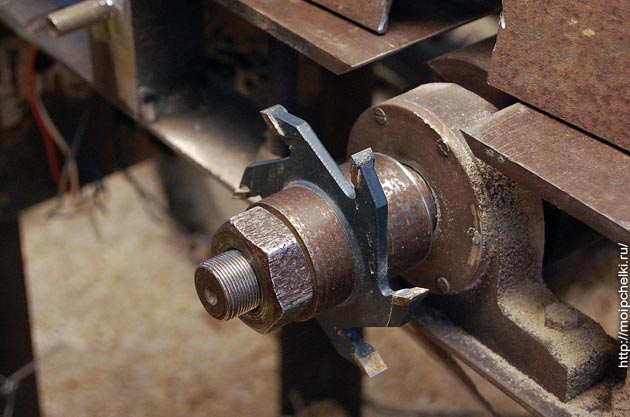

Для корпусов я слегка острогал доски и порезал их на заготовки. Материал – верба, сосна, липа, тополь. Всего понемногу. Для «рожек» нарезал брусков 22х27 мм. В заготовках под плечики рамок выбрал четверть 10х10 мм. Делал вот такой фрезой:

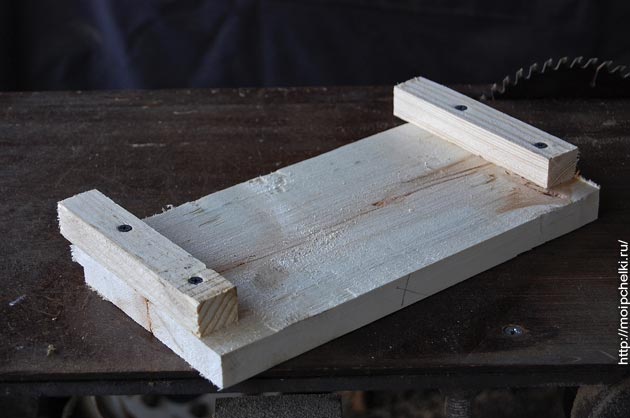

Сборка. К торцевым стенкам прикрутил рожки. (Позже концы рогов стал состругивать, так как при намокании они закусывают корпуса).

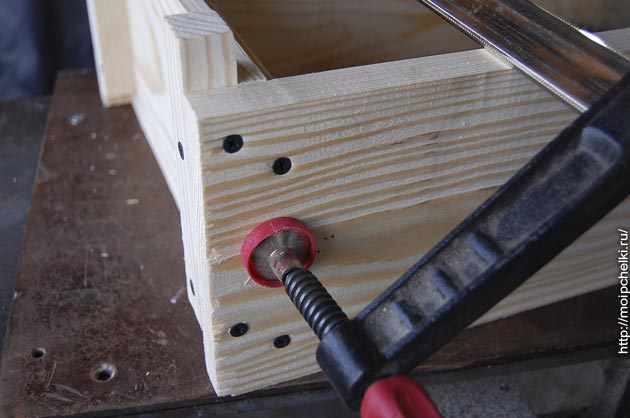

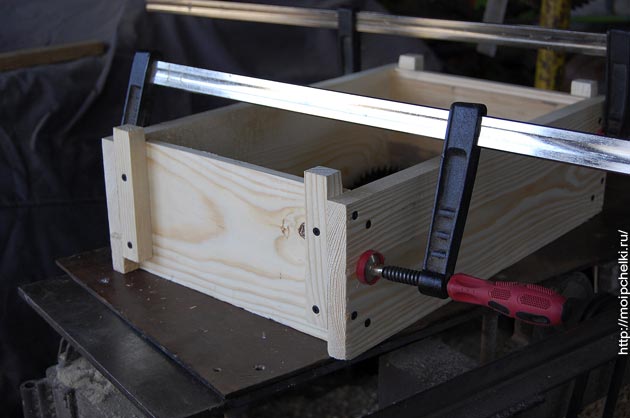

Дальше на стол ставил стенки корпуса и фиксировал их струбцинами.

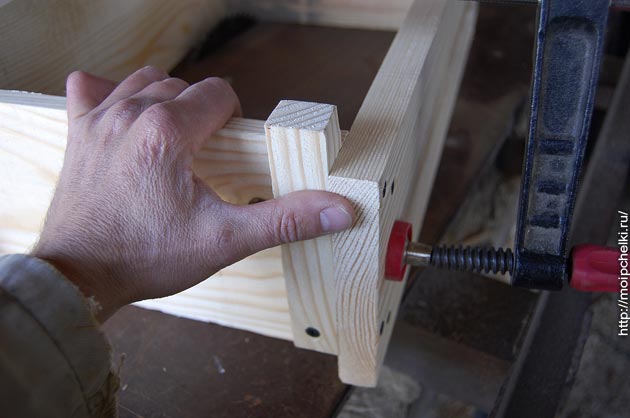

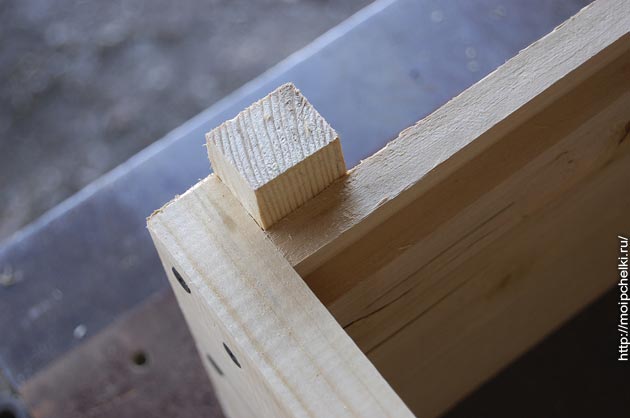

Постукивая молоточком, добивался, чтобы «рогатый» брусок был заподлицо с торцом боковой стенки.
И крутил саморезы.

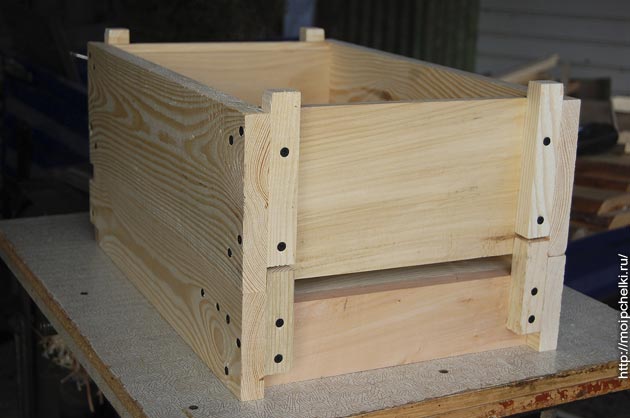

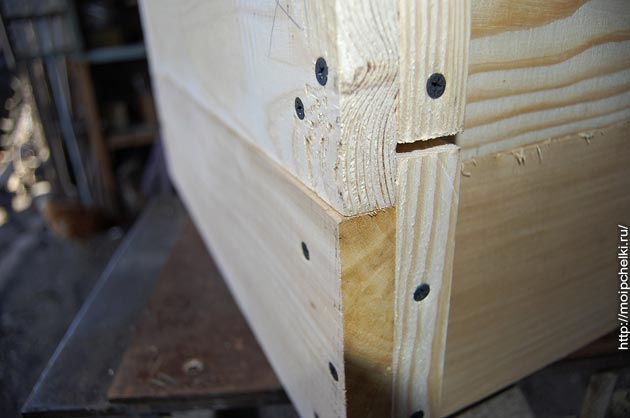

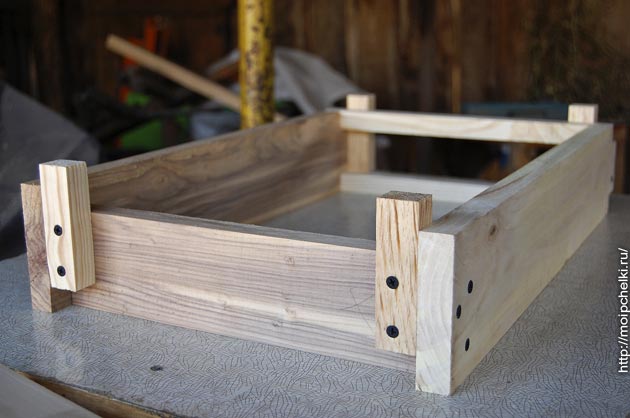

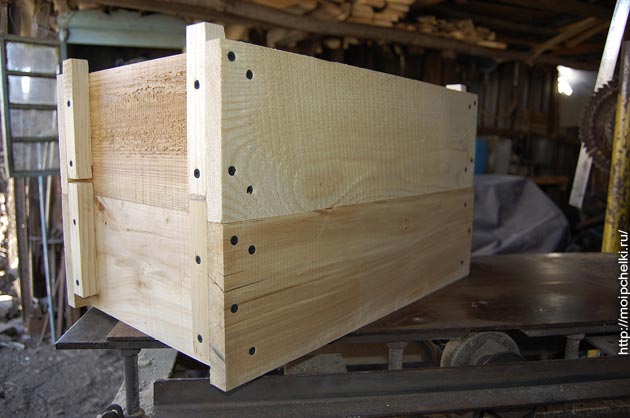

Проверил прямые углы между стенками – нормально. Пропеллера нет. Корпуса стыкуются без щелей.

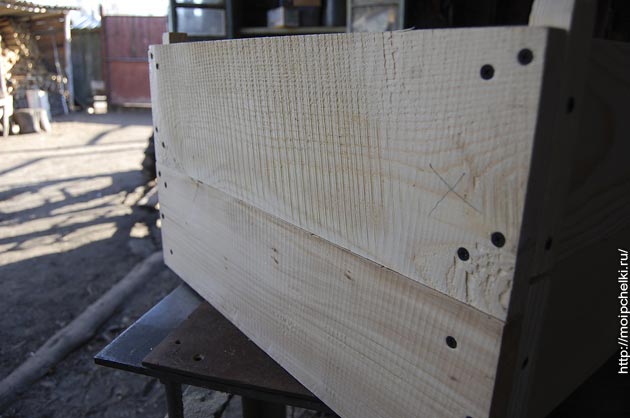

Толщина досок при этом немного разная.

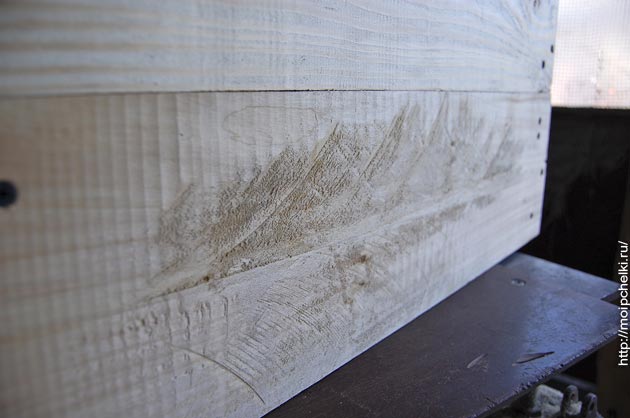

Некоторые заготовки неважно обработаны.
Да это и не главное. Просто, довольно прочно, быстро.

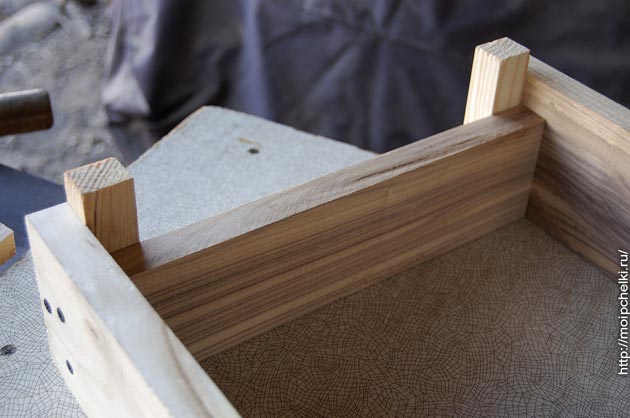

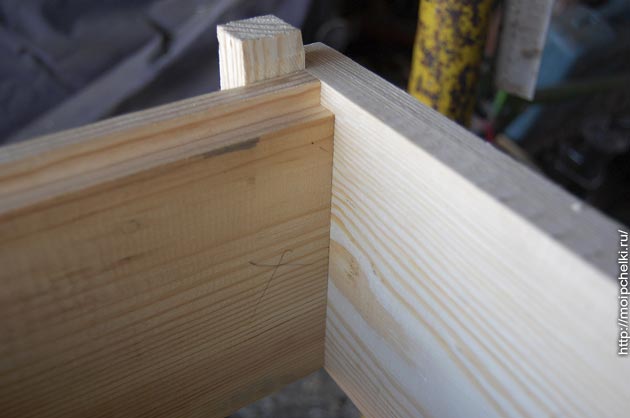

Внутренние углы. Без щелей.

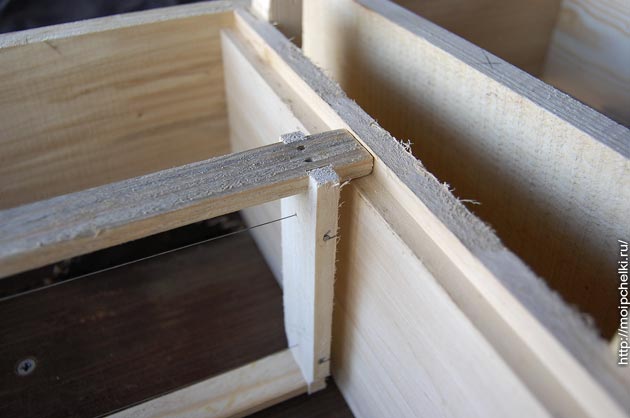

Вот так становится рамочка.
Об этих рамках есть статья здесь.

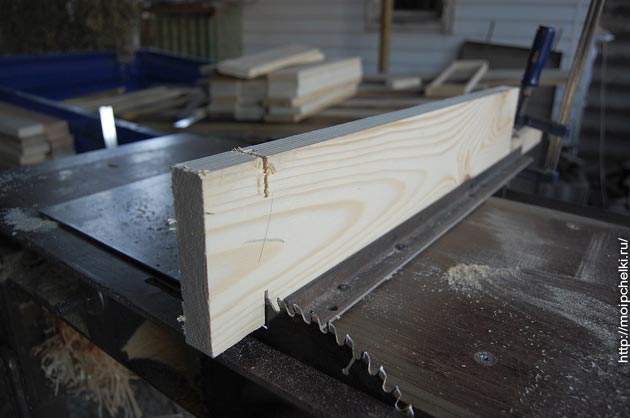

Дальше. Донья. Нужна доска толщиной 22 мм и бруски 22х22 мм. Самое сложное – сделать пару вырезов в боковых стенках. Один прорез:

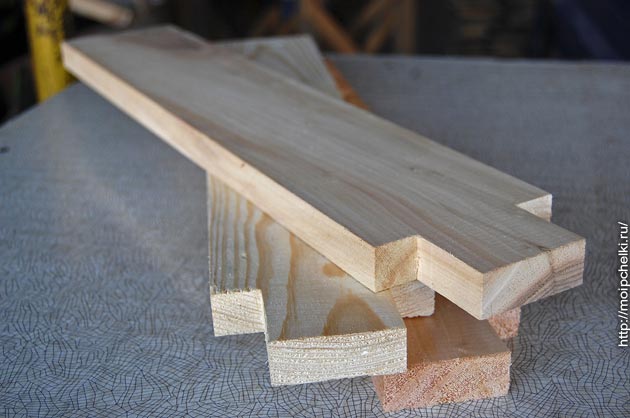

Второй рез примерно таким же макаром, и получаем вот такие заготовки боковых стенок дна:

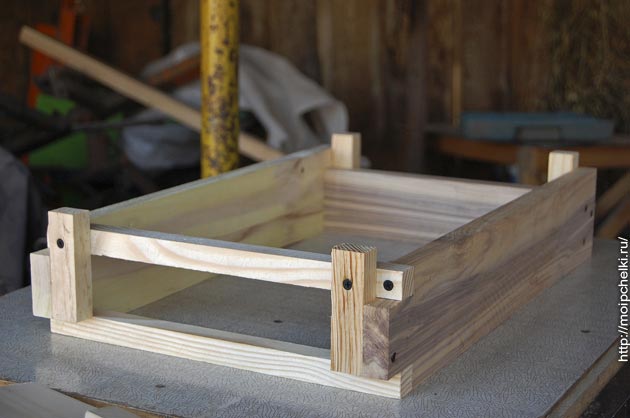

Так же фиксирую струбцинами и прикручиваю детали саморезами. Вид спереди:
Вид сзади:

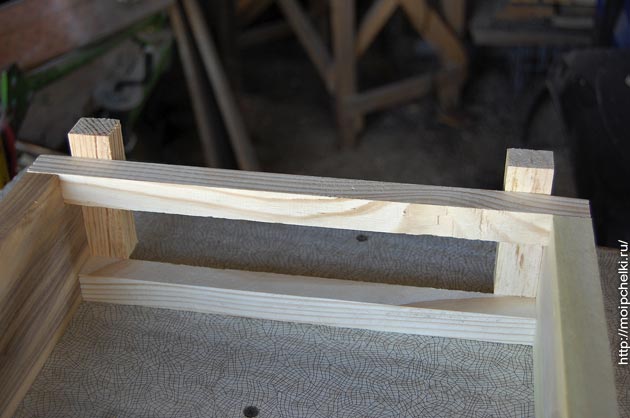

Между брусками – щель для вентиляции. Вид изнутри на леток.
Вид изнутри на вентиляционную щель.

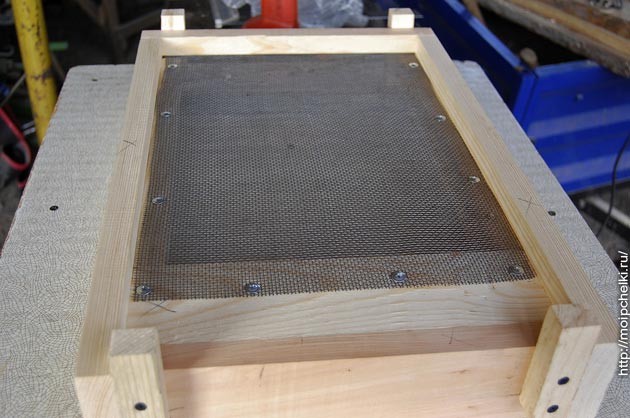

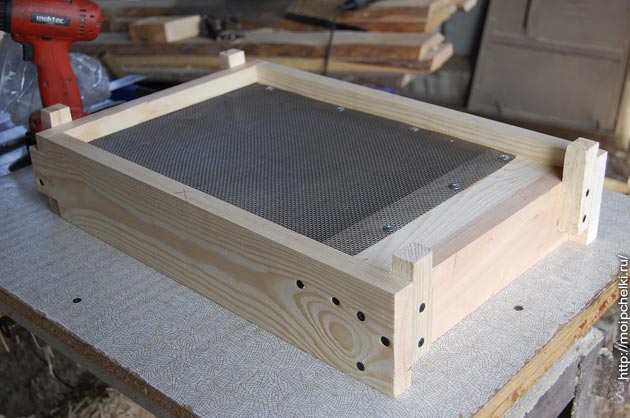

Остается вставить сетку. Для этого к боковым стенкам изнутри прикручиваю еще пару брусков, а со стороны летка вставляю дощечку – остались у меня такие заготовки, не выбрасывать же…

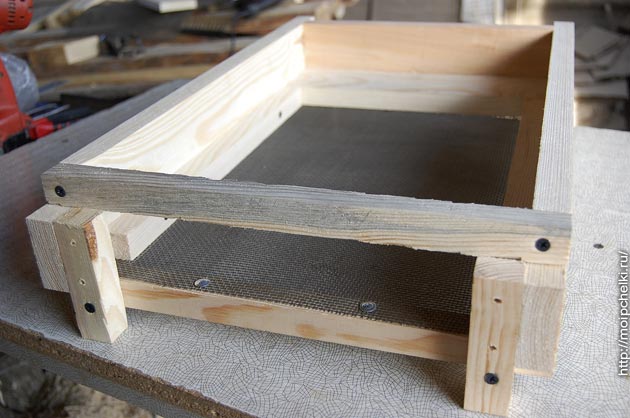

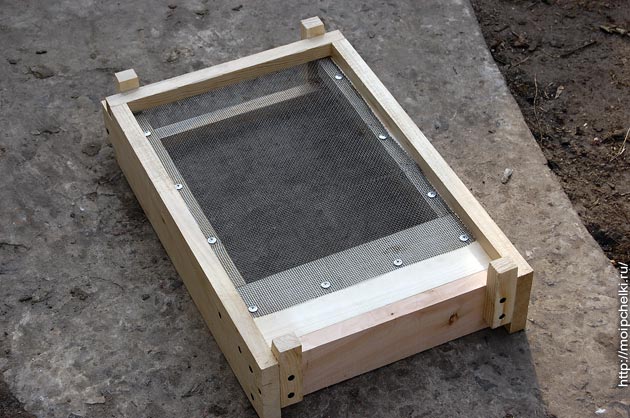

А это перевернул, чтобы было видно, как крепил сетку сзади.

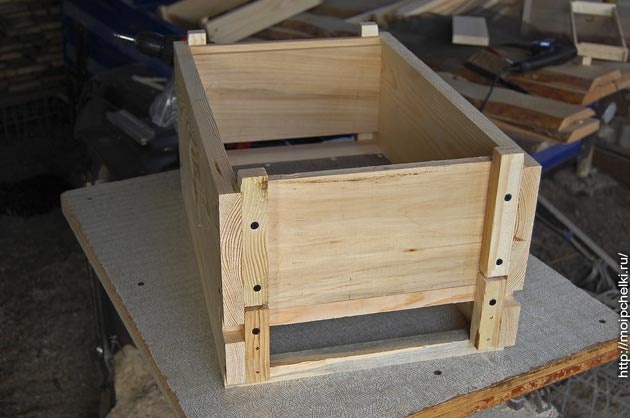

Корпус с дном в сборе, вид спереди:
Вид сзади:

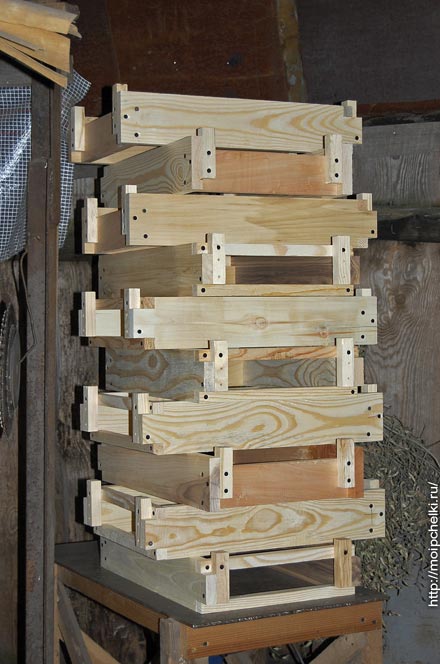

За три дня в неспешном темпе изготовил и собрал 30 корпусов улья Паливоды. Потом еще за два дня – десять доньев.
В корпусах летков не делал, ни к чему они. Такая конструкция дна с высоким летком (22 мм) и вентиляционной щелью позволяет при кочевке ставить улей даже на солнцепеке и прямо на грунт, обеспечивая достаточную вентиляцию.
Сокращать леток думаю накладной дощечкой с прорезью. Буду прикручивать при необходимости к лицевой стенке дна.
PSКрышки и прилетные дощечки доделывал позже. Статья об этом. Позже донья стал делать глухими.
