Еще зимой я думал переделать свою старенькую хордиальную медогонку в радиальную, да была одна загвоздка – две семьи содержались на дадановских рамках. Весна все расставила на свои места: семья в дадане погибла, а семья в лежаке потеряла матку. Помогать сиротам я не стал, они сошли на нет.
Дадановские рамки с пасеки ушли. А полурамки на 145 мм и рутовские рамки на 230 мм очень даже помещаются в моей четырехрамочной хордиальной медогонке радиально. Ну, это как лучи солнца на детских рисунках – от центра к стенке медогонки.
Пока на прошлой неделе шли дожди, было свободное время, вот я и занялся переделкой. Кассеты вынул и отнес в дальний угол сарая, в надежде, что они мне больше не понадобятся. Мыть их – одна морока, руку внутрь не просунешь, тыкаешь кисточкой, пока проволокой или краем кассеты не порвешь палец.
Сделал замеры и подсчеты – будет помещаться 20 рамок на 145 мм или 10 рамок на 230 мм.

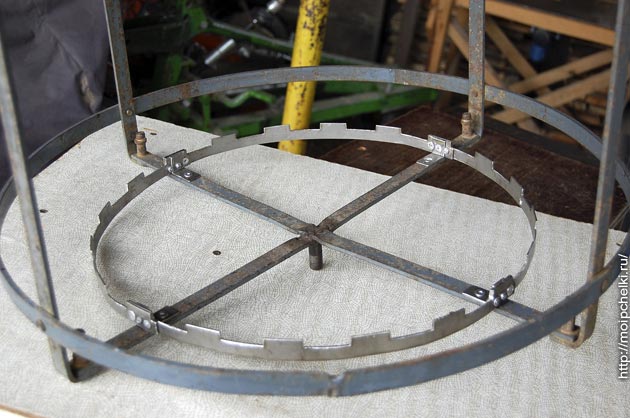

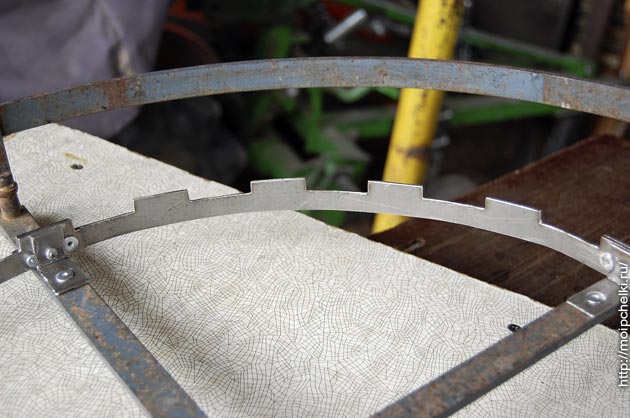

Из листа нержавейки толщиной 2 мм нарезал полос шириной 20 мм. Из четырех кусков таких полосок собрал обруч и приклепал его к нижней крестовине барабана медогонки.
В обруче предварительно вырубил зубилом углубления под боковушки рамок шириной 37 мм.

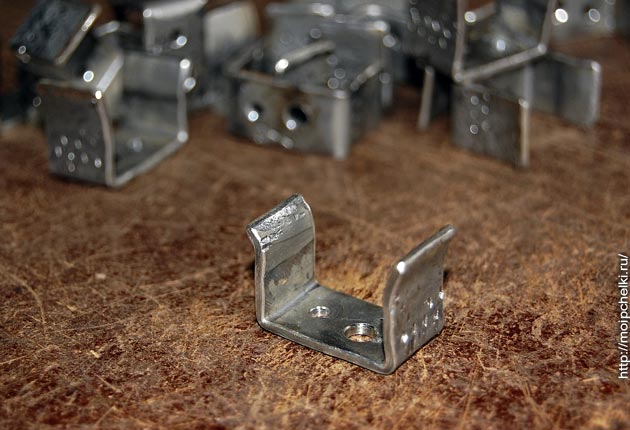

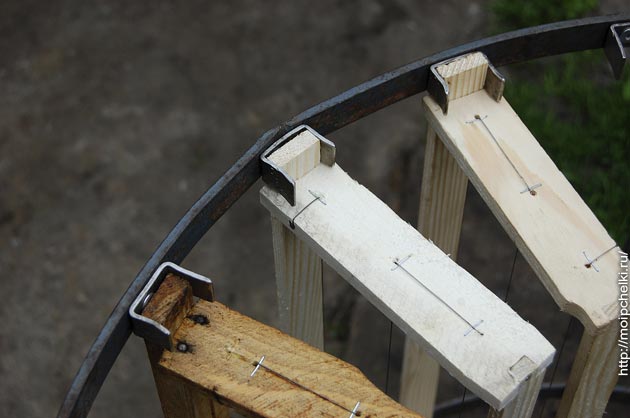

Из того же листа нержавейки нарезал кусочков шириной 15 мм. Плюс тиски с молотком – получились такие держатели плечиков рамок:

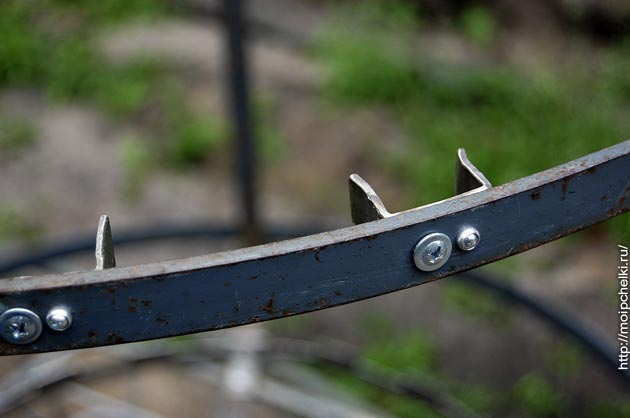

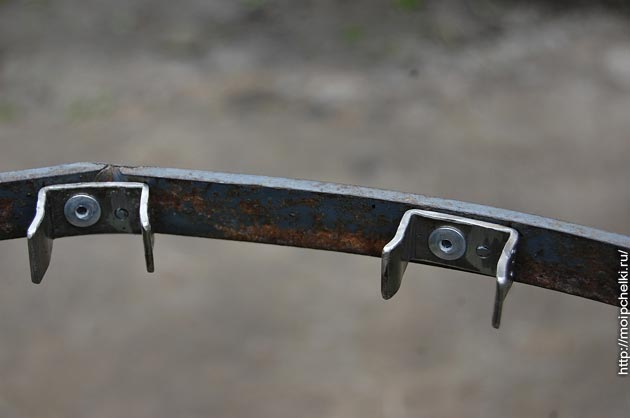

Прикрепил их к верхнему обручу барабана. Крепил в двух точках, чтобы потом не вращались – на заклепку и саморез.

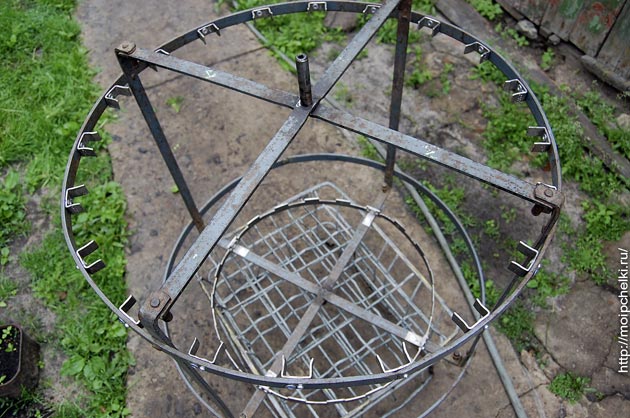

После этих доработок барабан моей радиальной медогонки стал выглядеть вот так:

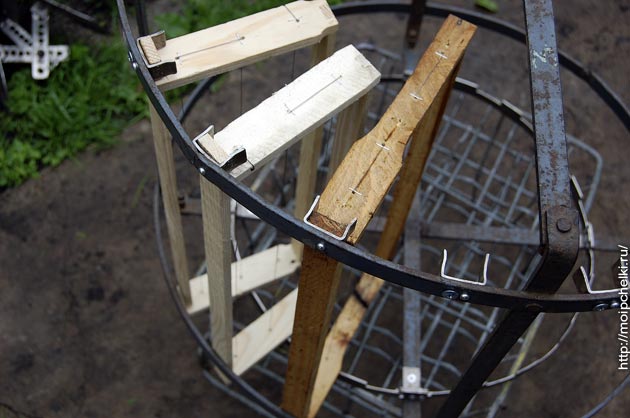

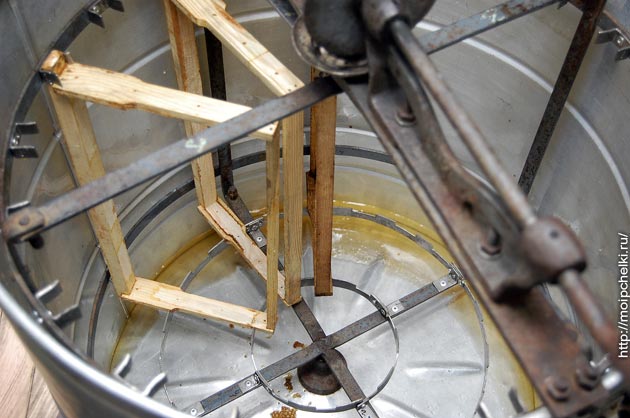

Поставили рамки. Вроде бы неплохо стоят.
Я решил, что этого достаточно. Распогодилось, и мы с папой провели испытания, откачав мед из нескольких ульев. Оказалось, двух точек крепления мало. Полурамки-то стоят хорошо, держатся надежно, а вот рамки на 230, особенно, если на сотах есть несимметричные наросты, начинает скручивать пропеллером. Некоторые выпадали.

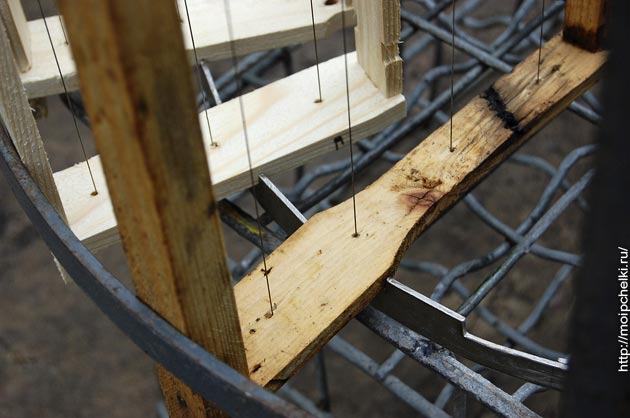

Разобрал снова. Склепал и закрепил еще один обруч, поддерживающий самый край рамок на 230 мм. В нем углубления делал шириной 25 мм.
Испытали еще раз. Красота! Рамки стоят надежно, чтобы извлечь, даже приходится приложить кое-какое усилие.
А настоящее испытание было, когда мы качали мед на выездном точке. Откачали на радиальной медогонке 300 кг меда. Что сказать? Производительность выше. 10 рамок – это не 4. И переворачивать их не нужно. Направление вращения тоже менять не нужно.
Я полагал, что придется быстрее мотылять ручку медогонки, изображая электродвигатель. Не пришлось. При температуре 33 градуса мед и на низких оборотах прекрасно вылетает. Начинать нужно совсем медленно, а потом минуты через полторы еще немного добавить скорости. Общее время вращения на одну загрузку не засекал, примерно 3-4 минуты.
Что касается деформации рамок. Проволока у меня натянута в 4 ряда горизонтально. При откачке в хордиальных кассетах молодые соты рвались почти поголовно. Теперь не рвутся. Но… Если стартануть слишком резко и крутить слишком быстро, то сот сжимается, как меха гармошки. В основном, у верхнего бруска.
Мед своей массой давит от центра медогонки к стенкам, прогибая проволоку и сплющивая ячейки сота. Так что, мы с папой по неопытности десяток новеньких сотов, в общей сложности, помяли. Поэтому, вращать приходилось медленнее, даже чем на хордиальном прототипе.
Вибрация при полной загрузке меньше, чем на хорде, потому как распределение груза более равномерное. Раскручивая барабан, силу прилагаешь лишь в начале, потом большая масса по инерции его увлекает, стоит только поддерживать скорость, а не налегать на ручку.
Вот такие впечатления от нашей самопеределанной радиальной медогонки. Конечно, если бы барабан был на подшипниках, да и точность его изготовления была выше… Но, как говорил один наш соотечественник, маємо те, що маємо.
И фацелия у нас зацвела, вот.
