После серии статей о том, как я изготавливал свои ульи, периодически получаю на почту письма, да и в комментариях люди пишут, мол, расскажите, как вы сделали, чтобы плита деревообрабатывающего станка регулировалась по высоте. И об устройстве скользящего столика тоже спрашивают. Ну вот, сегодня я решил более подробно показать эти самодельные приспособления для станка УБДН-6М, и попытаюсь рассказать, как они делались.
Станок мне не принадлежит, я попользовался и отдал хозяину, а тут стал такие просьбы получать. Пришлось звонить, договариваться о встрече, чтобы сделать фотографии приспособлений.

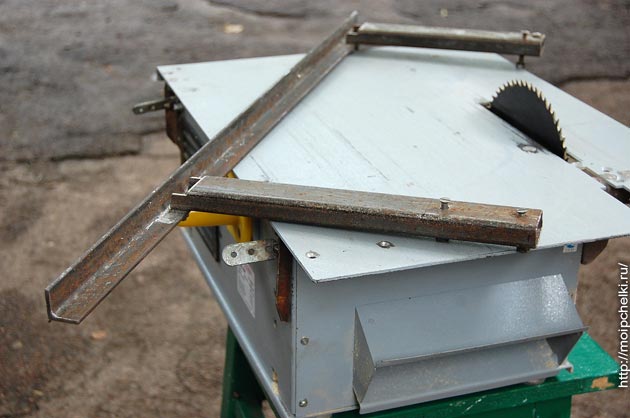

Кронштейны для регулирования высоты стола делал хозяин станка – Игорь. Изготовлены они из кусков металлического уголка. Немного болгаркой поработали, немного электросваркой – готово. Четыре кронштейна по углам плиты.
Два из них, что закреплены с правой стороны выглядят вот так.

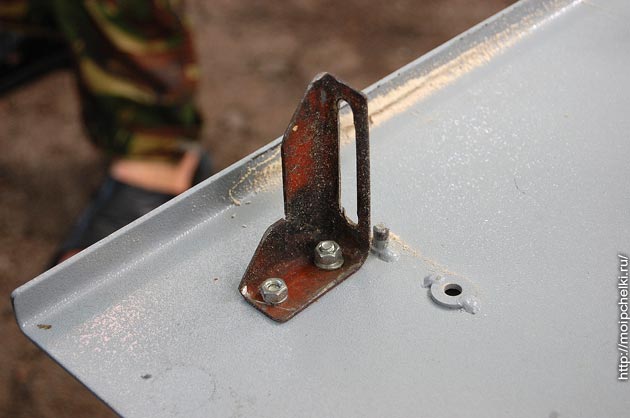

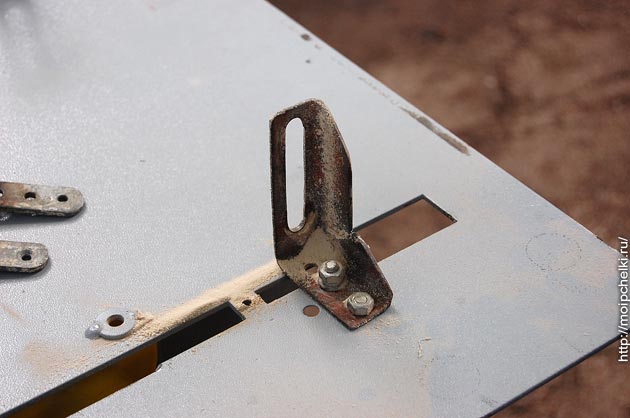

Каждый прикручен одним болтом – просто здесь стол выступает за габариты корпуса станка всего на пару сантиметров, и места для крепления почти нет. Кронштейны со стороны пилы выглядят так.

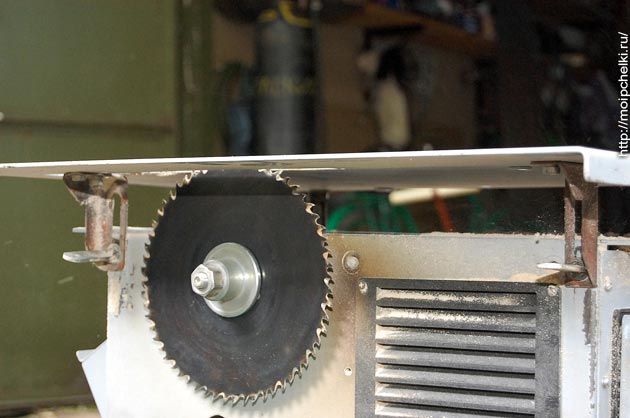

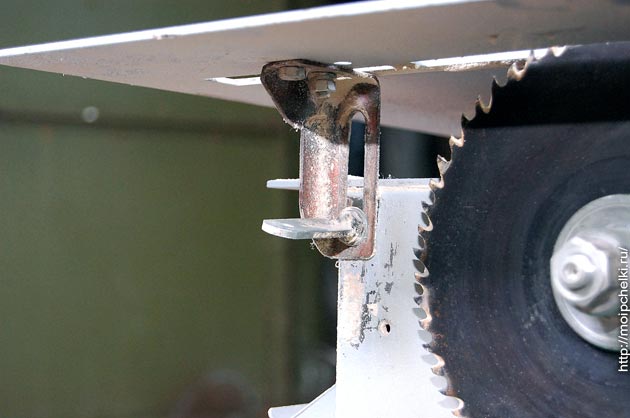

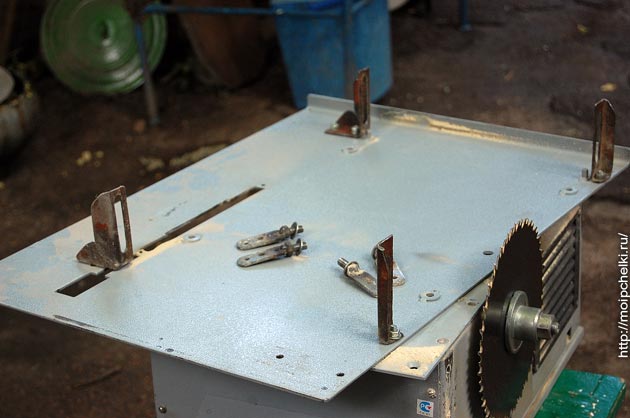

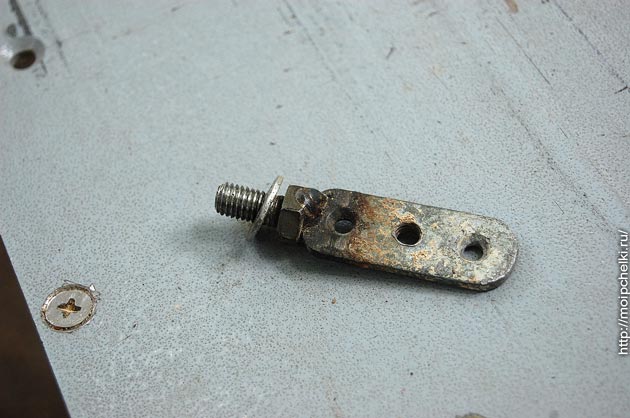

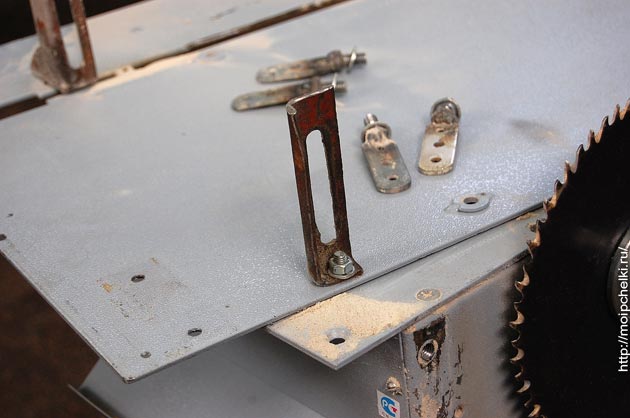

Здесь места для крепления достаточно – прикручены двумя болтами. В кронштейнах выполнены пропилы, с помощью которых и регулируется высота стола. Через кронштейны плита крепится к корпусу болтами-барашками (приварили к болтам пластины, что были под рукой).
Отверстия с резьбой под болты были в корпусе изначально, предусмотрены конструкцией станка.
Вот стол в рабочем положении, максимально поднят.

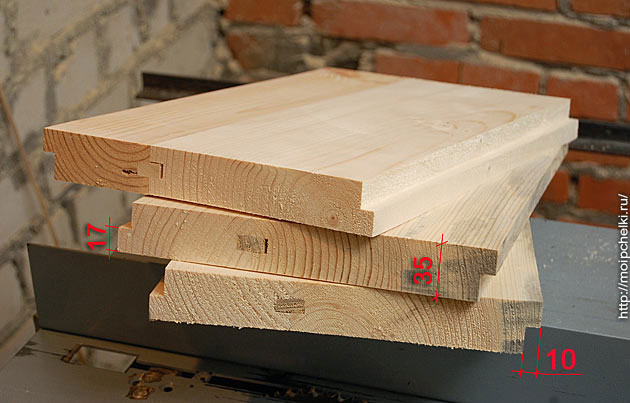

Нужно поставить ниже – ослабляются болты, плита опускается до нужной высоты, болты зажимаются. С помощью этой нехитрой конструкции я делал выборку разного рода четвертей. Да, и еще паз под шпунт выбирал, когда изготавливал корпуса. Почему завод не предусмотрел такой необходимой функции, как регулировка стола – не знаю.
Дальше – скользящий столик. Делал я, идею увидел в интернете, на YouTube. Приспособление позволяет:
- быстро нарезать заготовки одинаковой длины, не отмеряя при этом каждую из них линейкой;
- делать аккуратные торцевые срезы строго под прямым углом без использования угольника.

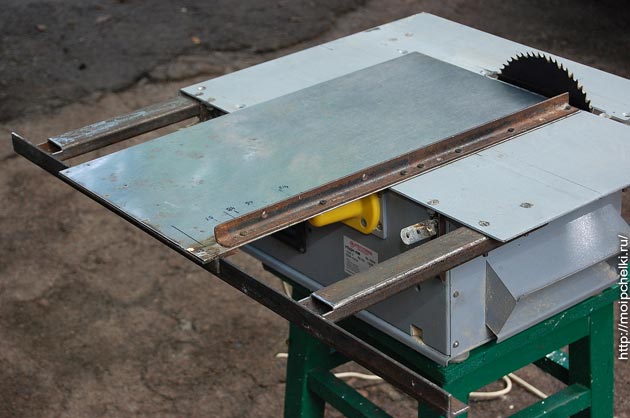

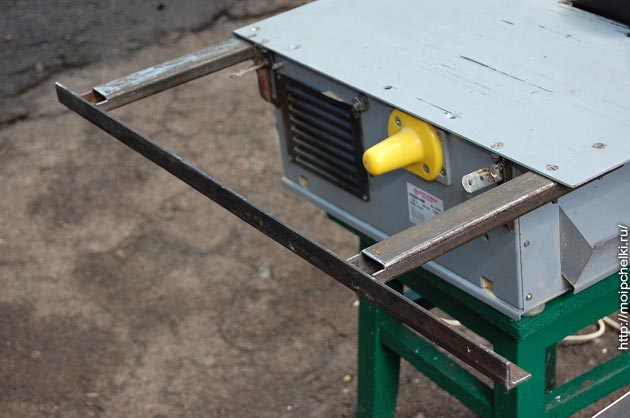

Поддерживающий кронштейн с направляющим уголком я изготовил из двух кусков профильной трубы прямоугольного сечения.
В крышке стола просверлил отверстия, прикрутил кронштейн.

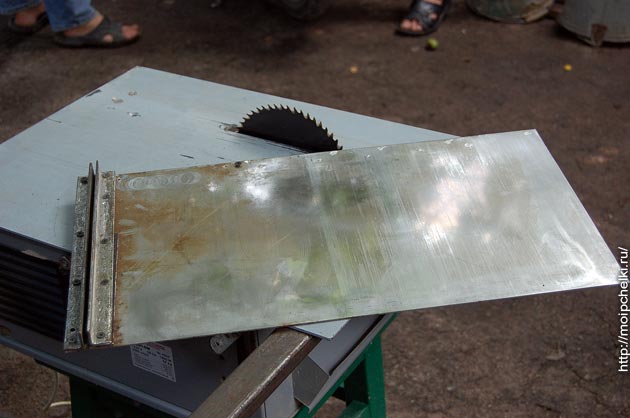

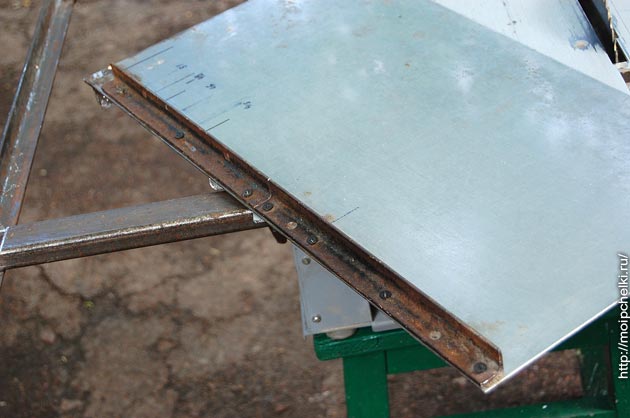

Плита при этом свободно снимается вместе с кронштейном. Сам скользящий столик – лист металла 2 мм.

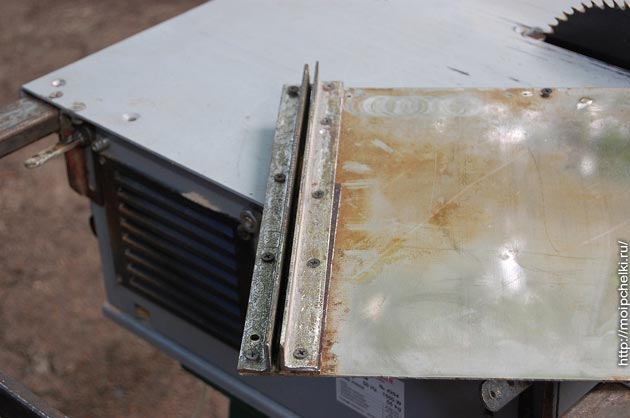

С тыльной стороны на самом краю я саморезами по металлу (не было возможности приварить) прикрутил два уголка 25х25 мм. Между полочками уголков образуется паз.
С лицевой стороны прикрутил еще один, упорный уголок, к которому будет прижиматься деревянная обрабатываемая заготовка.

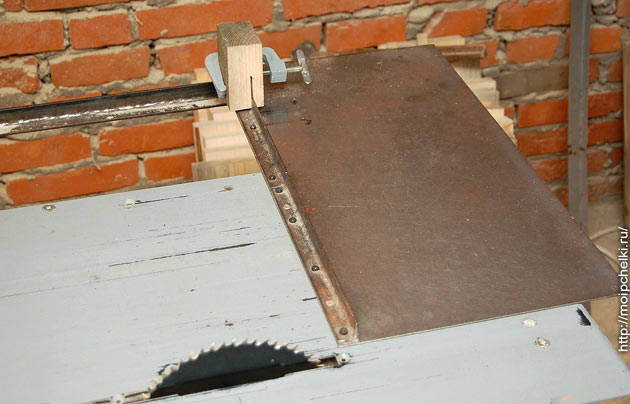

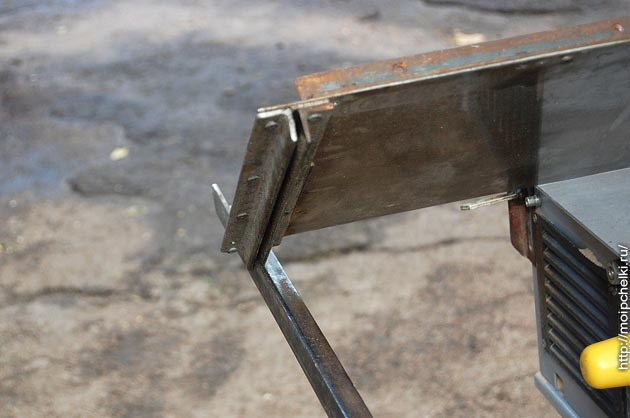

Скользящий столик просто кладется на основную плиту станка и поддерживающий кронштейн, при этом вертикальная полочка направляющего уголка входит в паз.
Если все работы выполнять достаточно аккуратно и точно, столик скользит по направляющему уголку легко и без бокового люфта. Направляющий уголок должен быть расположен параллельно плоскости пилы, а упорный уголок на самом столике – перпендикулярно плоскости пилы.

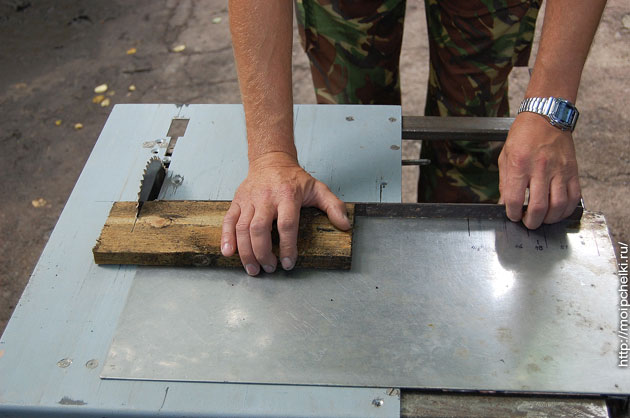

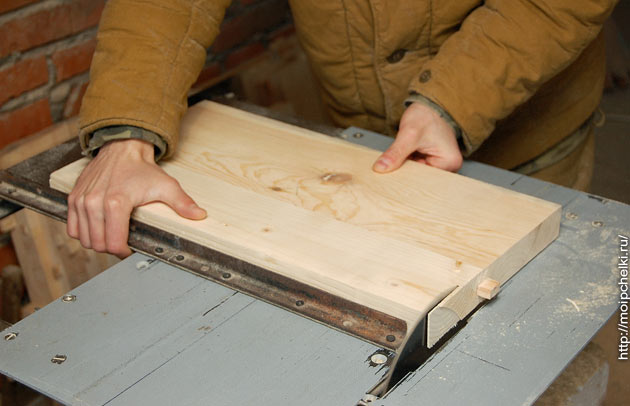

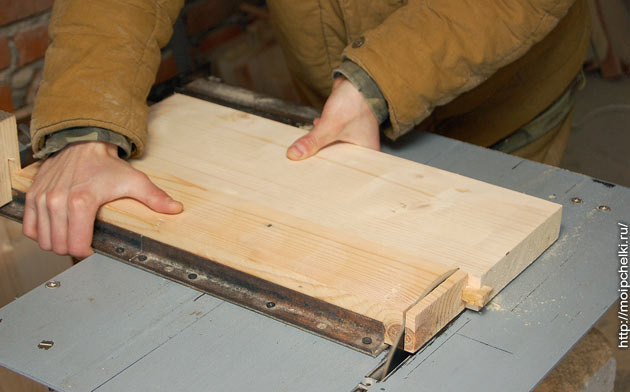

Теперь, чтобы сделать торцевой срез под прямым углом к ребру заготовки, достаточно положить ее на столик, прижать к упорному уголку и плавно двигать на пилу.

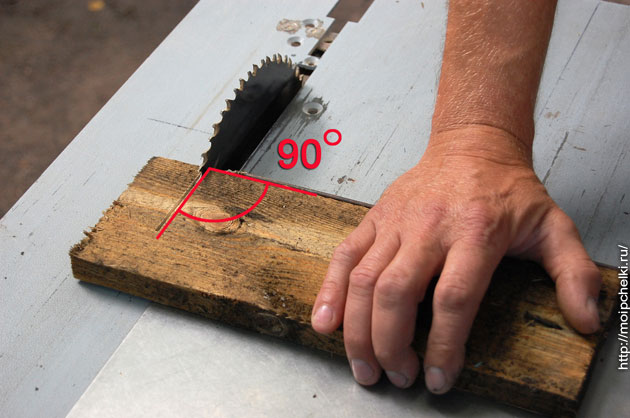

Срезы получаются вот такими.
Гладкими и прямоугольными. Это имеет большое значение при сборке – плоскости корпусов ульев, крышек и т.д. получаются без перекосов, плотно прилегают друг к другу.
А если мне нужно нарезать кучу одинаковых заготовок для ульевых рамок или стенок корпуса улья, я сначала торцую под прямым углом один край заготовки.
Затем всего раз отмеряю нужный размер от пилы, ставлю с помощью струбцины упор.
Уперев в него обработанный край заготовки, обрезаю второй край. Быстро, удобно, точно.
Все эти самодельные приспособления для станка УБДН-6М были изготовлены на незначительные средства за пару дней, а времени и сил уже сэкономили в десять раз больше. Размеров не указываю, просто хочу донести идею.
Может что упустил – задавайте вопросы.
