Малость пополнил я свой арсенал инструмента для деревообработки. Думаю, у каждого пасечника таковой имеется, ведь работать приходится с деревом – то рамки изготовить, то дощечку какую выстрогать. Я вот собираюсь на днях пчелоудалители изготавливать, прикинул, что для этого понадобится и решил сделать две вещи.
Во-первых, купил фрезер. Поддержал отечественного производителя – Фиолент. Мощность – 1,1 КВт, 30 000 оборотов. Отдал за него 650 гривен. Хотел сразу взять стол для фрезера – удобно работать, выше точность обработки. Стола в наличии не было, могут привезти под заказ. Глянул я на цену – 900 гривен – дороже самого фрезера. Нет, — думаю, — лучше я сам смастерю такой столик, в нем главное – ровная плита.
Поехал к ребятам, что продают металлопрокат, взял у них за 230 гривен кусок металлической плиты размером 90х50 см, толщиной 8 мм. Нарисовал мелом где должно быть отверстие диаметром примерно 40 мм, и парни кислородным резаком сразу же на месте его вырезали.

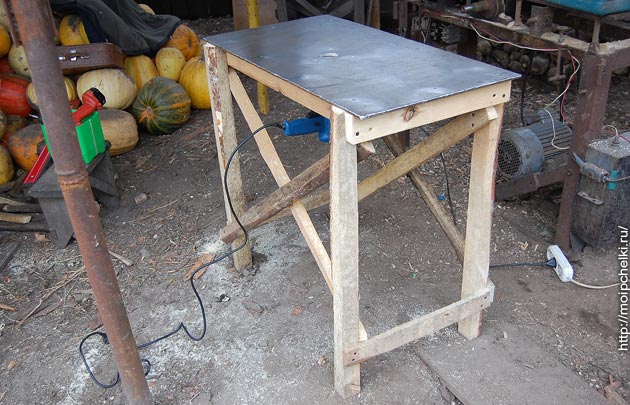

В деревне я пошлифовал края плиты и отверстия болгаркой (наплывы после резака), снял небольшую фаску. Прикрутил снизу рамку из брусков и приделал ноги – получился вполне сносный стол.

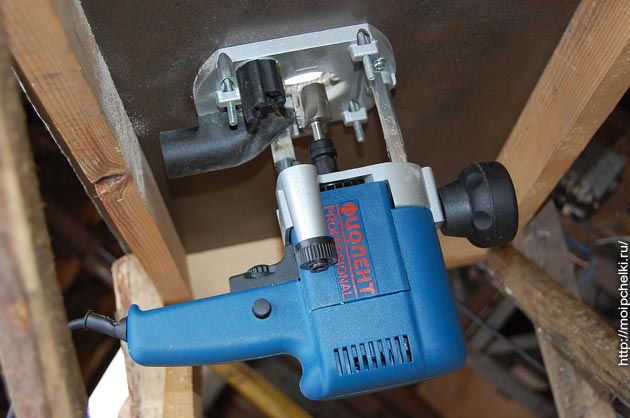

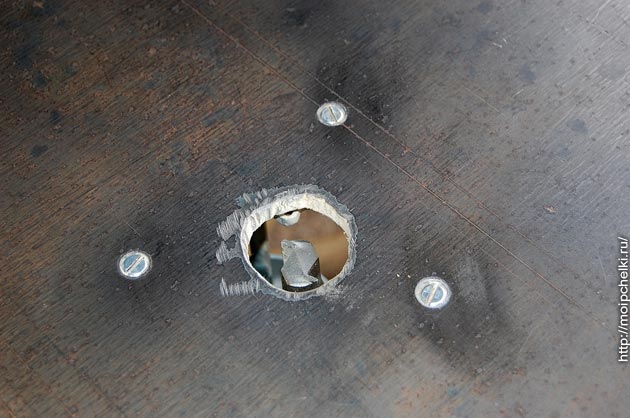

К плите, снизу прикрепил тремя винтами сам фрезер – на нем есть специальные отверстия с резьбой для крепления.

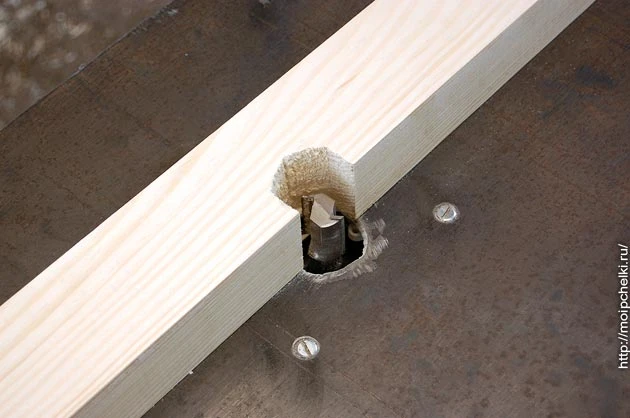

Выстрогал массивный брус – в него я буду упирать заготовки при обработке. В центре бруска сделал углубление для фрезы.

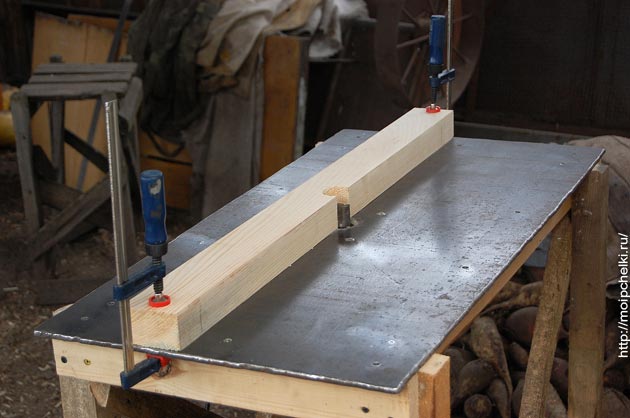

Сам брус буду крепить к столу струбцинами. Поставил фрезу – можно работать.
Фреза, кстати, в комплекте не идет, надо покупать отдельно. Глубина выборки будет регулироваться опусканием-поднятием фрезы, а ширина – смещением упорного бруса. Теперь я могу выбрать четверть в один прием, сделать какой-нибудь паз, легко изготавливать боковые планки рамок с постоянными разделителями Гофмана, а не мучиться с ножами, как раньше. К тому же, на циркулярке теперь можно делать одну операцию, а на фрезере – другую, что тоже экономит время и силы.

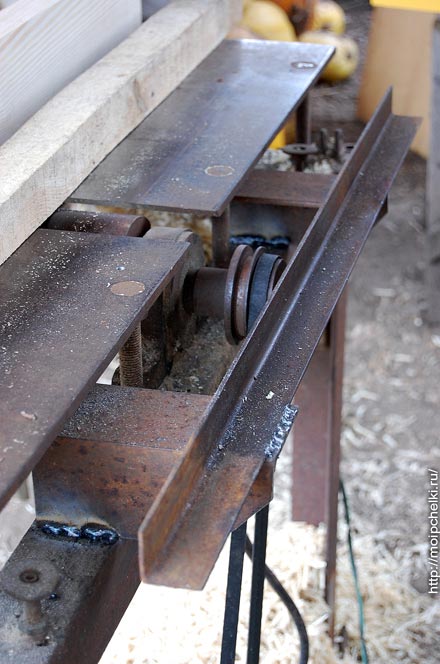

А вторая вещь, которую я сделал – скользящий столик на отцовскую циркулярку. Подробно я описывал такой здесь, и вот здесь еще есть рабочие фотографии. Нашел в сарае пластиковую пластину на всю длину циркулярки, прикрутил ее к столу винтами, в результате закрыл вал с фуганком. К станине станка приварил два кронштейна из уголка 70-ки. На кронштейны – направляющий уголок.

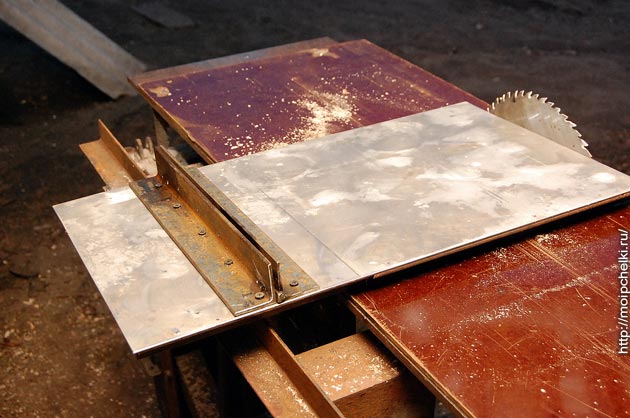

Из дюралевой пластины сделал скользящий столик. Снизу – вот такой паз под направляющий уголок.

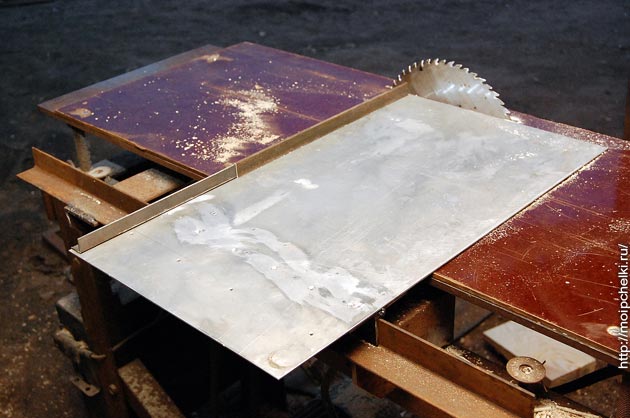

Сверху – упор для заготовок.

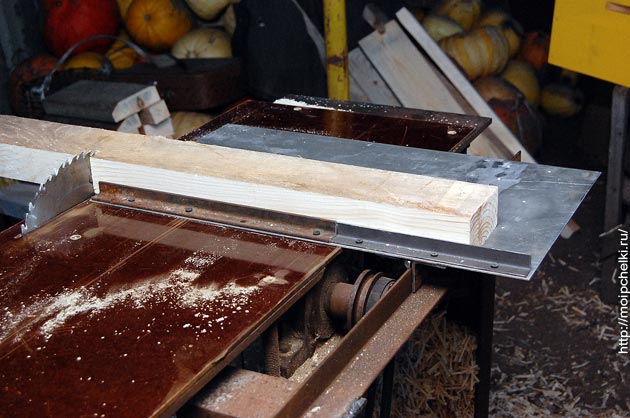

С такой приспособой я могу торцевать доски, бруски, делая прямоугольный ровный срез.
Могу нарезать заготовки одной длины. Буду работать – покажу.
